Свободно-программируемый контроллер LR0501
Контроллеры LR0501 предназначены для работы в системах управления на основе технологии LonWorks. Они оснащены сетевым интерфейсом TP/FT-10 (FTT-10) и могут быть частью распределенной системы управления в качестве устройства вывода аналоговых сигналов. Аналоговый сигнал может быть использован для управления диммерами, частотными регуляторами, приводами вентилей и воздушных заслонок и т.д. В качестве источника питания контроллера может служить трансформатор или блок питания с номинальным выходным напряжением 24 вольта.
Контроллеры поставляются запрограммированными как модули ввода-вывода, что позволяет использовать их в проектах без дополнительного программирования.
Основные параметры
| Параметр | Значение |
| Процессор | Neuron Chip 3150 |
| Тактовая частота | 10 МГц |
| Память | 64 kByte Flash |
| Входы | --- |
| Выходы | 8 аналоговых |
| Интерфейс Lon-сети | FTT-10 Свободная топология |
| Напряжение питания | 15-30 вольт переменного
напряжения или 18-36 вольт постоянного напряжения Номинальное-24 вольта AC/DC |
| Монтаж | 35 мм. DIN-рейка |
| Размер | 4 модуля (70 мм.) |
При питании контроллера от источника постоянного тока необходимо соблюдать полярность.

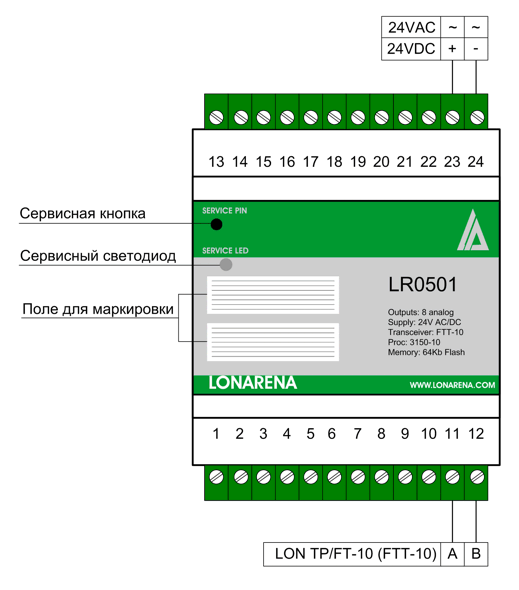

Схема подключения источника питания и сети LonWorks.
Аналоговые выходы
Параметры аналоговых выходов:
| Параметр | Значение |
| Количество | 8 |
| Выходной сигнал | 0-10 вольт |
| Нагрузочная способность | 50 мА1 |
1. Суммарная нагрузка на всех выходах не должна превышать 200 мА

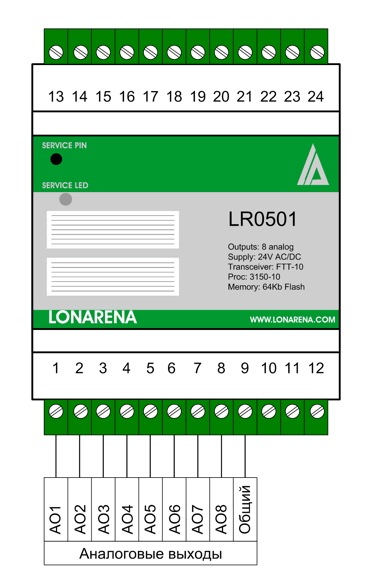

На рисунке, приведенном ниже, показана схема расположения
аналоговых выходов.
Краткое описание сетевых переменных в случае его использования без программирования в качестве модуля ввода-вывода.
| Тип сетевой переменной | Наименование | Описание |
| SNVT_volt_f | nviAO1 | Задание значения напряжения на выходе AO1 |
| SNVT_volt_f | nviAO2 | Задание значения напряжения на выходе AO2 |
| SNVT_volt_f | nviAO3 | Задание значения напряжения на выходе AO3 |
| SNVT_volt_f | nviAO4 | Задание значения напряжения на выходе AO4 |
| SNVT_volt_f | nviAO5 | Задание значения напряжения на выходе AO5 |
| SNVT_volt_f | nviAO6 | Задание значения напряжения на выходе AO6 |
| SNVT_volt_f | nviAO7 | Задание значения напряжения на выходе AO7 |
| SNVT_volt_f | nviAO8 | Задание значения напряжения на выходе AO8 |
