Свободно-программируемый контроллер LR0701
Контроллеры LR0701 предназначены для работы в системах управления на основе технологии LonWorks. Они оснащены сетевым интерфейсом TP/FT-10 (FTT-10) и могут быть частью распределенной системы управления, диспетчеризации, сбора данных в качестве источника точного времени. Точное время может быть использовано для управления системой в зависимости от времени суток, времени года или дня недели. В качестве источника питания контроллера может служить трансформатор или блок питания с номинальным выходным напряжением 24 вольта.
Контроллеры поставляются запрограммированными как модули ввода-вывода, что позволяет использовать их в проектах без дополнительного программирования.
Основные параметры
| Параметр | Значение |
| Процессор | Neuron Chip 3150 |
| Тактовая частота | 10 МГц |
| Память | 64 kByte Flash |
| Входы | --- |
| Выходы | --- |
| Часы реального времени | Есть |
| Интерфейс Lon-сети | FTT-10 Свободная топология |
| Напряжение питания | 10-30 вольт переменного
напряжения или 12-36 вольт постоянного напряжения Номинальное-24 вольта AC/DC |
| Монтаж | 35 мм. DIN-рейка |
| Размер | 4 модуля (70 мм.) |
При питании контроллера от источника постоянного тока необходимо соблюдать полярность.

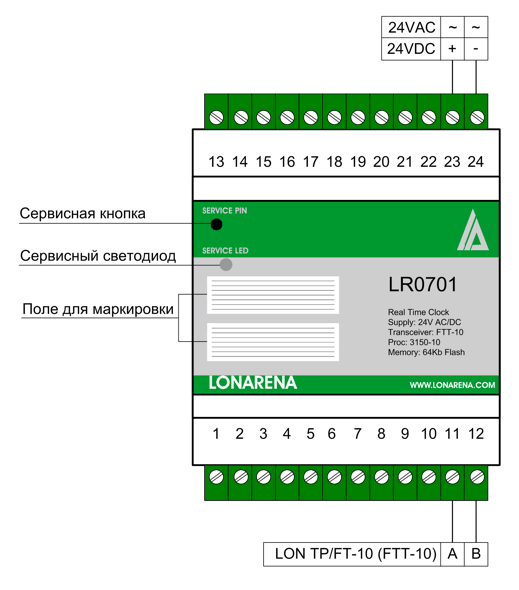

Схема подключения источника питания и сети LonWorks.
